Аэродинамические испытания противодымной вентиляции

ООО «Высокотехнологичные инженерные системы» проводит первичные и периодические испытания, а также наладку систем противодымной вентиляции. Работы позволяют проверить исправность оборудования, измерить фактические параметры его работы и определить соответствие полученных результатов проектным значениям.

Противодымная вентиляция включает две основные группы систем:

• приточные системы, создающие подпор воздуха в лестничных клетках, лифтовых шахтах, тамбур-шлюзах и других защищаемых зонах;
• вытяжные системы, удаляющие дым из коридоров, холлов и помещений жилых, общественных, административных, многофункциональных, складских и производственных зданий.

Эти системы должны работать совместно с пожарной автоматикой. При поступлении сигнала запускаются необходимые вентиляторы, открываются дымовые клапаны, закрываются предусмотренные проектом противопожарные клапаны и включается подача воздуха в защищаемые зоны. Испытания позволяют проверить весь алгоритм в действии.

Для чего заказчику нужны испытания и наладка

Наличие оборудования само по себе не подтверждает работоспособность противодымной защиты. Вентиляторы могут запускаться, но не обеспечивать необходимый расход воздуха. Клапаны способны открываться не полностью, а из-за негерметичности каналов или неправильной регулировки в защищаемых зонах не будет достигнут требуемый перепад давления.

Первичные испытания проводят после завершения монтажа и пусконаладочных работ, при вводе нового или реконструированного объекта в эксплуатацию. Они необходимы, чтобы проверить качество установки оборудования, правильность выполнения проектных решений и готовность всей системы к работе.

Периодические испытания выполняют в процессе эксплуатации здания. Согласно ГОСТ Р 53300-2009 их проводят не реже одного раза в два года. Более частая проверка может предусматриваться эксплуатационной документацией, регламентом обслуживания или условиями работы конкретного объекта.

Проведение испытаний помогает заказчику:

• подтвердить работоспособность противодымной вентиляции;
• проверить взаимодействие оборудования с пожарной автоматикой;
• определить фактические расходы воздуха и перепады давления;
• выявить неисправности, ошибки монтажа и настройки;
• привести параметры системы к проектным значениям;
• получить документацию с результатами измерений;
• подготовить объект к вводу в эксплуатацию или плановой проверке;
• своевременно определить необходимость ремонта либо модернизации оборудования.

По результатам работ заказчик получает объективную информацию о состоянии противодымной защиты. Если обнаруживаются отклонения, специалисты определяют их возможные причины и разрабатывают рекомендации по устранению недостатков.

Как проводятся испытания и наладка

Работы начинаются с изучения проектной, исполнительной и эксплуатационной документации. Специалисты уточняют состав системы, расположение вентиляторов и клапанов, назначение защищаемых зон, расчётные расходы воздуха и предусмотренную последовательность включения оборудования.

После изучения документов проводится обследование системы на объекте. Фактическое расположение её элементов сопоставляется с проектом. Проверяются доступные участки воздуховодов, вентиляторы, клапаны, электроприводы, устройства управления и места проведения измерений.

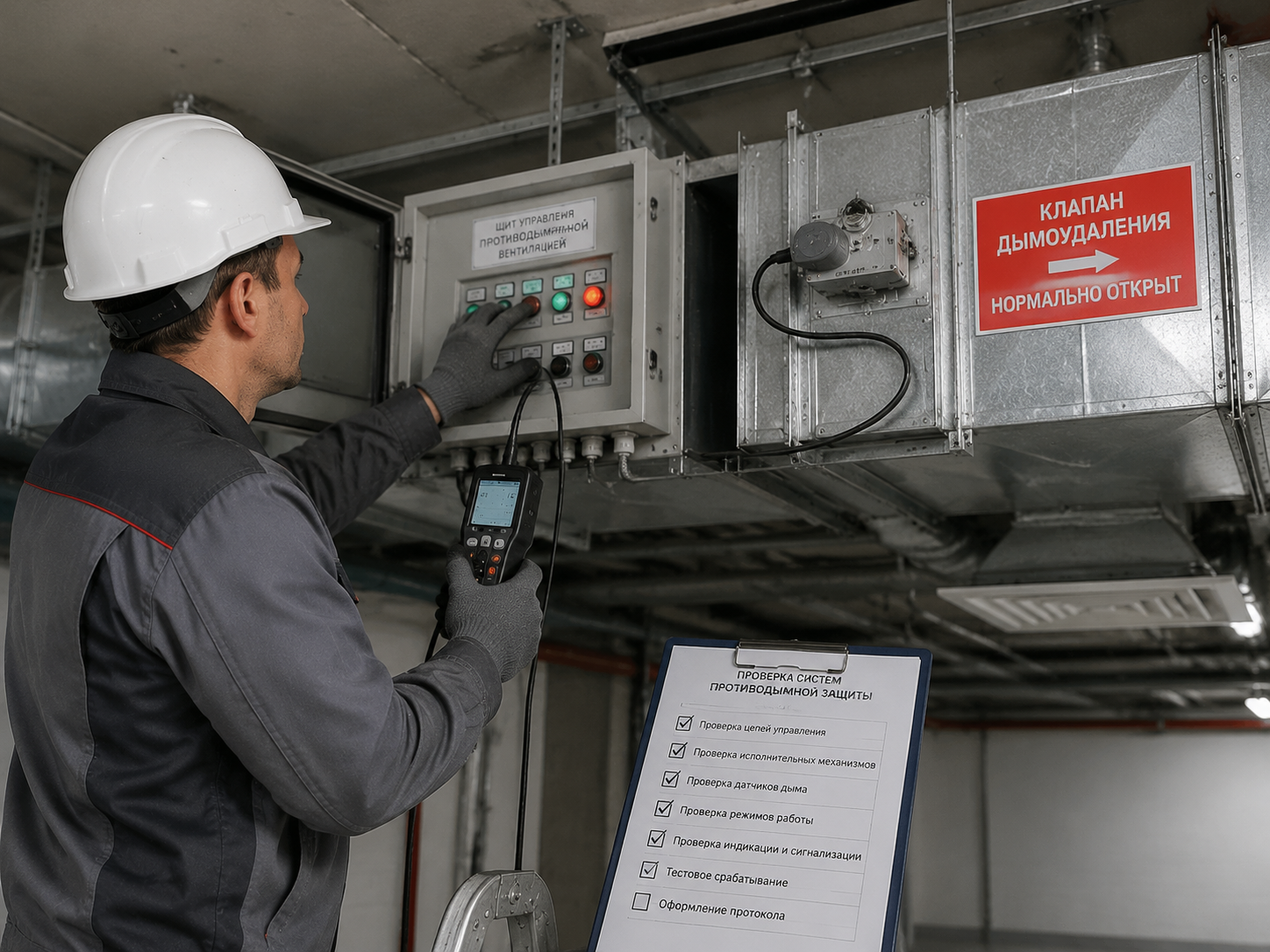

Затем выполняется комплексный запуск противодымной защиты. Специалисты контролируют получение управляющего сигнала, последовательность включения установок, открытие и закрытие клапанов, запуск вентиляторов дымоудаления и подпора воздуха. При этом оценивается не только работа каждого устройства, но и согласованность всей системы.

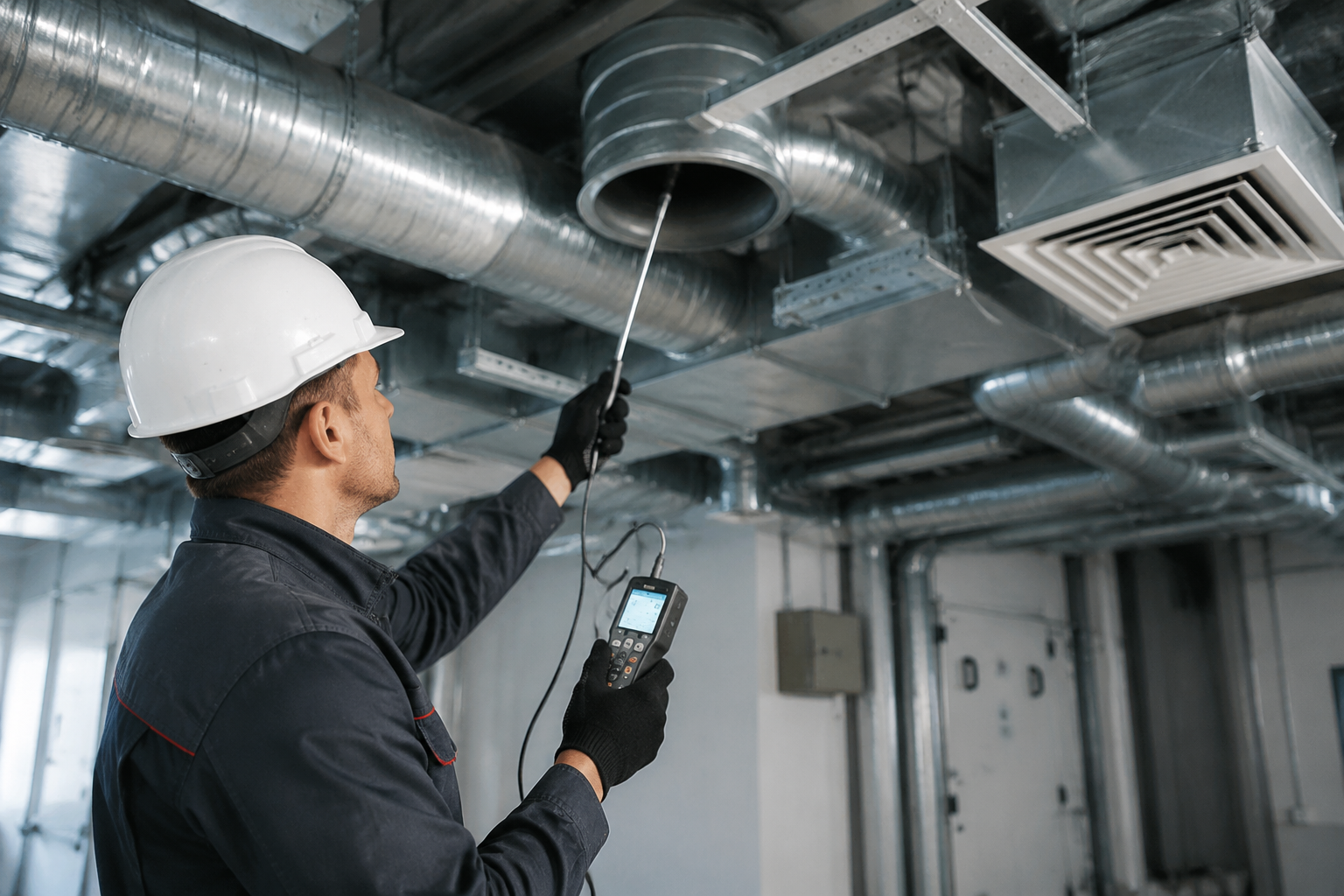

На следующем этапе проводятся инструментальные измерения. Для приточной противодымной вентиляции определяются расходы подаваемого воздуха, давление в защищаемых зонах и потери давления на участках сети. При необходимости измеряется расход воздуха через открытые дверные и другие предусмотренные проектом проёмы.

При испытании вытяжной противодымной вентиляции измеряется объём воздуха, удаляемого через дымоприёмные устройства. Специалисты проверяют производительность вентиляторов, работу клапанов и распределение воздушных потоков по обслуживаемым участкам.

Полученные показатели сравниваются с проектными значениями. Если система не достигает необходимых параметров, выполняется наладка: корректируется положение клапанов и заслонок, регулируются расходы воздуха, проверяются режимы работы вентиляторов и алгоритмы управления.

После выполнения регулировки проводятся повторные измерения и комплексное опробование. Это позволяет подтвердить достигнутые параметры и зафиксировать окончательные результаты в технической документации.

Что входит в услугу

Точный объём работ зависит от назначения здания, количества систем и состава установленного оборудования. В комплекс испытаний и наладки могут входить:

• изучение проектной и исполнительной документации;
• обследование приточных и вытяжных систем;
• составление или уточнение фактических схем;
• проверка расположения и состояния оборудования;
• контроль ручного и автоматического запуска;
• проверка работы вентиляторов дымоудаления;
• проверка установок подпора воздуха;
• контроль срабатывания дымовых и противопожарных клапанов;
• измерение расхода воздуха в контрольных точках;
• определение давления и его перепадов между защищаемыми и смежными помещениями;
• измерение расхода воздуха через открытые проёмы;
• сравнение фактических показателей с проектными значениями;
• выявление причин несоответствия;
• разработка рекомендаций по устранению нарушений;
• регулировка расходов и подпора воздуха;
• повторные замеры после выполнения наладки;
• комплексное опробование противодымной защиты;
• оформление протоколов, паспортов и технического отчёта.

Все измерения выполняются приборами, имеющими действующие сведения о поверке. Условия проведения испытаний и использованное оборудование указываются в отчётной документации.

Испытание приточной противодымной вентиляции

Приточная противодымная вентиляция создаёт подпор воздуха в защищаемых зонах. Её задача — препятствовать проникновению дыма в лестничные клетки, лифтовые шахты, тамбур-шлюзы и другие участки, используемые для эвакуации людей.

Во время испытаний специалисты фиксируют фактическую схему системы, проверяют запуск установок, измеряют объём подаваемого воздуха и определяют давление в контрольных помещениях. Также оценивается перепад давления между лестничными клетками, лифтовыми шахтами и сообщающимися с ними помещениями.

Полученные результаты сопоставляются с проектом. При выявлении отклонений разрабатываются рекомендации, после реализации которых выполняется регулировка объёмов подачи и повторное комплексное опробование.

Испытание вытяжной противодымной вентиляции

Вытяжная противодымная вентиляция предназначена для удаления продуктов горения из предусмотренных проектом помещений и путей эвакуации. Во время испытаний проверяются вентиляторы дымоудаления, дымовые клапаны, воздухоприёмные отверстия и работа системы управления.

Специалисты уточняют фактическую схему сети и измеряют расход удаляемого воздуха через дымоприёмные устройства. Результаты анализируются с учётом проектных параметров и особенностей объекта.

Если производительность отдельных участков отличается от требуемых значений, разрабатываются корректирующие мероприятия. После устранения причин выполняются регулировка расходов воздуха и повторное испытание системы.

Документы по результатам работ

После завершения испытаний ООО «Высокотехнологичные инженерные системы» формирует комплект отчётных документов в соответствии с выполненным объёмом работ и условиями договора. В него могут входить:

• технический отчёт о проведённых испытаниях и измерениях;
• паспорта обследованных вентиляционных систем;
• протоколы первичных или периодических испытаний;
• таблицы с проектными и фактическими показателями;
• схемы расположения оборудования и контрольных точек;
• заключение о результатах испытаний;
• перечень обнаруженных отклонений;
• рекомендации по настройке, ремонту или доработке системы;
• сведения о применённых измерительных приборах и их поверке;
• копия лицензии организации на соответствующие виды деятельности.

Состав передаваемых документов заранее согласовывается с заказчиком. Это позволяет подготовить комплект, необходимый для конкретной задачи: сдачи нового объекта, эксплуатации здания, проведения планового контроля или проверки системы после ремонта.

Почему испытания следует доверить специалистам

Проверка противодымной вентиляции требует знания принципов аэродинамики, устройства противопожарных систем и методов инструментальных измерений. Ошибки при запуске, замерах или обработке результатов могут привести к неверной оценке состояния оборудования.

Инженеры ООО «Высокотехнологичные инженерные системы» проводят обследование, испытания и наладку как отдельных установок, так и всей противодымной защиты в комплексе. Заказчик получает не только протокол с измеренными значениями, но и понятные выводы о состоянии системы, обнаруженных отклонениях и необходимых дальнейших действиях.
